水冷螺旋輸送機

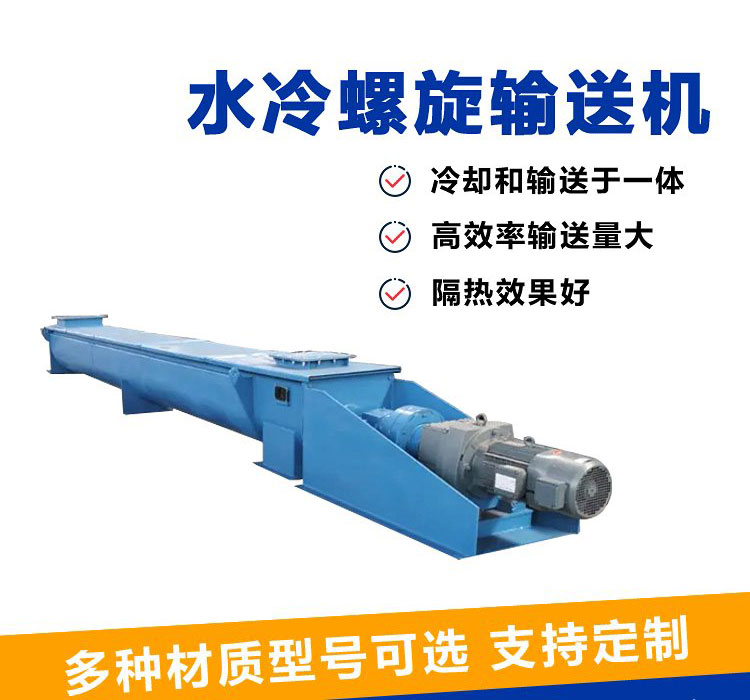

水冷螺旋輸送機介紹：

水冷螺旋輸送是專門針對高溫爐料輸送作業設計的一款降溫輸送設備，比一般普通的螺旋輸送機，多加了循環水冷卻系統，不但可以輸送高溫物料，還可以在有效的輸送過程中完成對物料的降溫處理并且擁有良好的氣體密封性能，螺旋入口溫度450℃，出料時溫度降至100℃以內，適用輸送高溫粉煤灰，煤渣，膠粉，碳黑等物料。

水冷螺旋輸送機作用：

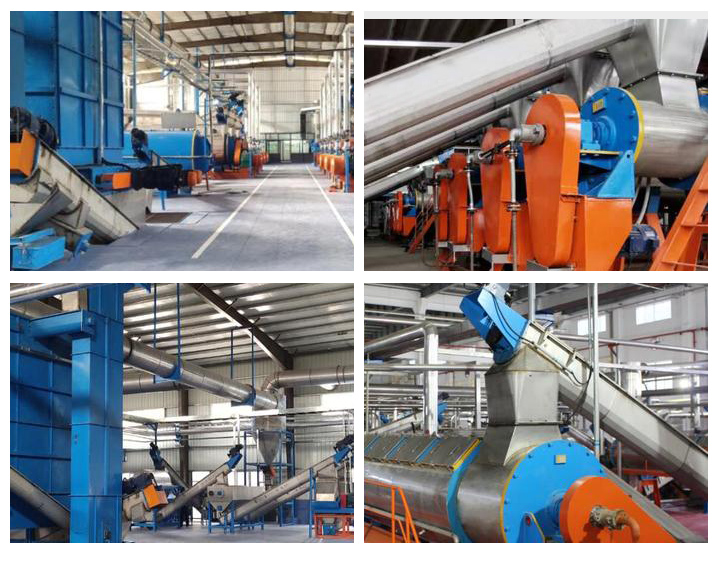

水冷螺旋輸送機用于電廠、火力發電廠冷卻輸送高溫物，主要輸送物料為未燃煤灰，設備安裝高度3300mm，長度3000mm，寬度1100mm。冷卻溫度可從950度降到150度以下，水壓5公斤，水流量5T每小時，進水溫度40度。

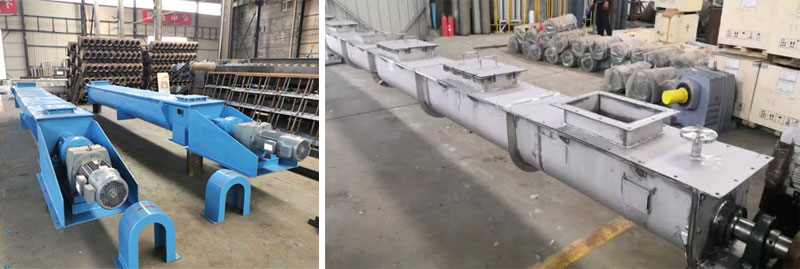

輸送高溫爐渣

水冷螺旋輸送機降溫方式

水冷螺旋輸送機給物料降溫的整個流程是在進料口部位甚至一個進水管，出料口部位設置一個出水管，冷卻水從進水管流進筒體，給筒體內部空間制造一個低溫冷卻環境，運輸的物料在此降溫，冷卻水是循環流動的。

降溫方式：

1.循環水冷卻：機器外筒設置了一定長度的夾套，夾套內裝有冷卻循環水，物料進入筒體后旋轉推移，物料不斷接觸冷水夾套，在冷熱不同碰撞交換過程中達到給物料降溫效果。

2.內外部雙冷卻：內部冷卻指旋轉軸，旋轉為空心，里面可以裝冷水，外部冷卻指夾套，可以大面積大程度給物料降溫。

3.筒體長度是降溫關鍵：水冷螺旋輸送機輸送的物料一般為剛燃燒的物料或是本身就具有高溫的物料，所以在運輸過程中需要一定的時間。筒體長度越長，冷卻降溫效果越好。從出水管流出，工作任務結束。

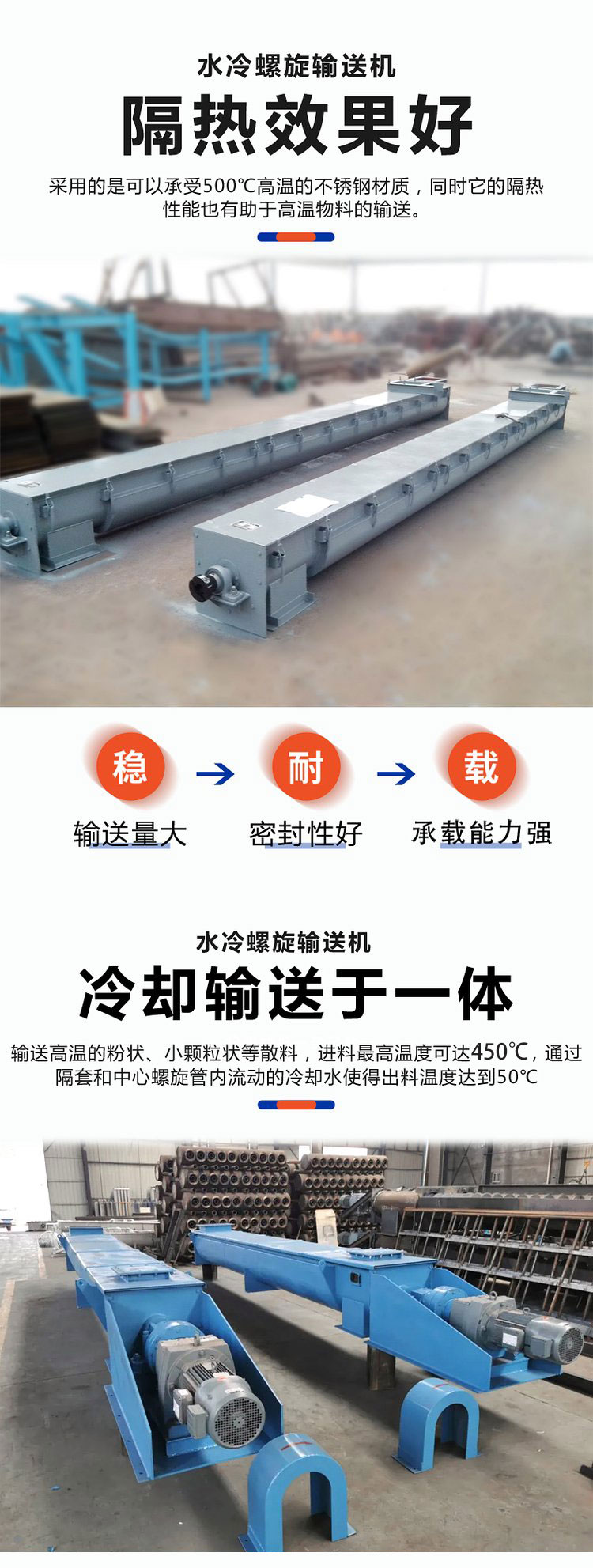

水冷螺旋輸送機的特點：

1、通過冷卻水在螺旋輸送機旋轉的過程中完成物料降溫，冷卻水工作壓力不小于0.6MP，它可以將您的產品從450攝氏度冷卻到100攝氏度以下。

2、螺旋葉片和螺旋軸分體結構并選用耐熱鋼材質，解決了高溫爐料的導出、輸送問題。

3、冷卻水量：4.285t/h （冷卻水溫度冷卻前20攝氏度，冷卻后100攝氏度時需要的水體積）。

4、輸送距離可達20米，多機軟連接可根據需要任意延長。

水冷螺旋輸送機的結構:

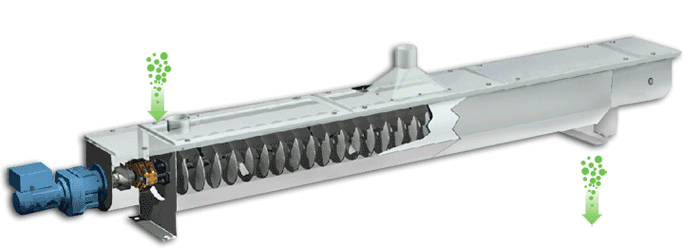

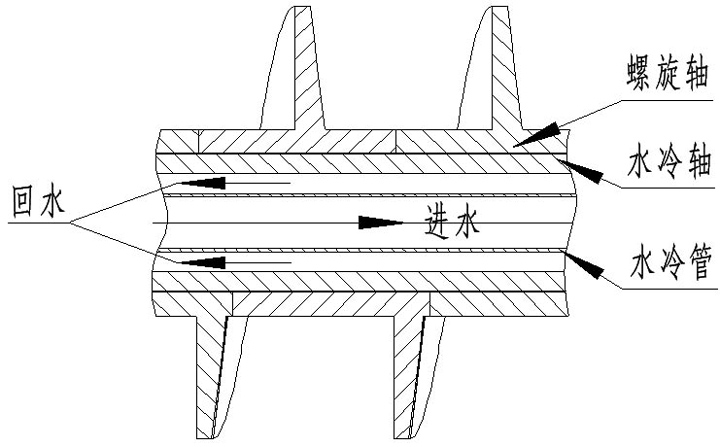

水冷螺旋輸送機由螺旋軸、水冷軸、水冷管和旋轉接頭組成。

螺旋軸：采用耐高溫、耐磨材質，制作成分體式螺旋葉片，在使用過程中部分磨損可單獨更換；螺旋葉片為梯形截面,使葉片在輸送物料時受力更為合理；分體式螺旋葉片接口處采用梯形插槽形式連接用以傳遞扭矩，同時這種結構可以使各螺旋葉片在拆裝時更為方便；尾節一組葉片設計成帶錐度形式，這種結構可以使進料口處的物料流動更加合理，不至于形成局部堆料。

水冷軸：為空心結構，采用優質鋼制造，做螺旋實體的承力軸傳遞扭矩。

水冷管：用于水冷軸的循環冷卻，改善軸的使用環境，提高軸的使用壽命。

水冷螺旋輸送機原理：

進入水冷螺旋輸送機的物料，通過輸送機夾套內的循環水，在熱交換的過程中，使物料的溫度在設備運行過程中降溫，但是由于溫度的原因，有些物料只需一臺輸送機就可以降溫，有些物料溫度過高會需要2-3臺設備進行直連式降溫。

水冷螺旋輸送機技術參數:

螺旋直徑（mm）	300	400	500
螺距（mm）	300	400	500
轉速(r/min)	6	7	8
輸送量(m3／h)	3	5	10
電機功率(Kw)	3	3-4	4
輸送距離(m)	<7	<7	<7
物料溫度(℃)	<800	<800	<800
物料比重(%)	≈0.8	≈0.8	≈0.8
葉片材料	SU304	SU304	SU304
水壓（MPa）	0.4-0.6	0.4-0.6	0.4-0.6
進出口	DN40	DN40-50	DN40-50

水冷螺旋輸送機技術要求:

1、冷卻方式：循環水冷卻，

2、冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套），

3、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出，

4、材質：與物料接觸部分為304不銹鋼（軸直徑159mm,葉片厚度10mm，螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm,

5、螺旋軸和葉片必須經過調直及熱處理，

6、螺旋套管長度不能大于：7000mm,

7、霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依 次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴，

8、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率），

9、要求：輸送量每小時大于6m³，輸送物料進入水冷螺旋輸送機螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內
